Công tắc dòng chảy hay công tắc cảm biến dòng chảy là một thiết bị rất quan trọng đối với các hệ thống máy bơm nước, PCCC và được ứng dụng rất nhiều trong các nhà máy công nghiệp hiện nay. Tuy nhiên, trước khi mua công tắc dòng chảy thì bạn nên tìm hiểu kỹ về cấu tạo nguyên lý và các đặc điểm của thiết bị này, sẽ giúp cho việc lắp đặt sử dụng hiệu quả nhất. Hãy cùng Cơ điện Vinariko tìm hiểu chi tiết qua bài viết này nhé.

Công tắc dòng chảy là gì?

Công tắc dòng chảy hay rơ le dòng chảy, có tên tiếng anh là Flow Switch, là một thiết bị cảm biến dòng chảy dùng để xác định xem chất lỏng có chạy trong đường ống hay không. Thiết bị này có 2 trạng thái ON và OFF, nếu có chất lỏng chảy trong đường ống thì công tắc sẽ Đóng/Mở các tiếp điểm NO/NC để đóng hay mở máy bơm.

Công tắc dòng chảy là một thiết bị rất quan trọng đối với hệ thống máy bơm, chống máy bơm chạy không tải và ứng dụng rất nhiều trong các hệ thống nhà máy nước, PCCC, nhà máy sản xuất…

Công tắc dòng chảy có tác dụng gì?

Chức năng chính của công tắc dòng chảy là xem có chất lỏng ở trong đường ống hay không, từ đó sử dụng để báo đóng/mở công tắc điện. Nó sẽ giúp bảo vệ cho hệ thống điện của máy nước nóng. Khi áp lực nước quá yếu thì công tắc dòng chảy sẽ ngay lập tức ngắt điện để đảm bảo an toàn và tránh các sự cố xảy ra như máy bơm chạy không tải gây hư hỏng hay cháy máy bơm.

Công tắc dòng chảy cũng có những lợi ích quan trọng như:

Giúp giảm thiểu hư hỏng của máy bơm và các hệ thống điện
Giúp tiết kiệm năng lượng khi ứng dụng vào hệ thống bơm, bể chứa…
Giúp việc quản lý hệ thống bơm trở nên tự động và an toàn, giảm chi phí vận hành và sửa chữa máy móc.

Cấu tạo của công tắc dòng chảy

Thị trường công tắc dòng chảy hiện nay khá đa dạng về mẫu mã, chủng loại và thương hiệu, tuy nhiên về cấu tạo thì nhìn chung sẽ đều có những bộ phận như sau:

Lá chắn
Cầu điều khiển
Lò xo đàn hồi điều chỉnh
Công tắc microswitch
Áp lực dòng chảy
Núm điều chỉnh lực đàn hồi lò xo
Lẫy đàn hồi
Phần thân vỏ cảm biến công tắc.

Cấu tạo công tắc dòng chảy — Cấu tạo của công tắc dòng chảy

Chắc hẳn khi nhìn hình ảnh và các bộ phận trên thì bạn sẽ khó hình dung về cấu tạo của công tắc dòng chảy và cảm giác nó khá rắc rối. Do đó người Việt ta thường nhóm lại cấu tạo công tắc dòng chảy thành 2 bộ phận chính:

Phần cảm biến: Đây là phần tiếp xúc trực tiếp với chất lỏng ở trong đường ống. Phần cảm biến có thể là dạng que cảm biến, dạng lá mỏng thường được làm bằng inox, đồng hay thép… Chức năng của bộ phận cảm biến là phát hiện dòng chảy có trong đường ống hay không sau đó gửi tín hiệu về bộ phận Housing để xử lý.
Phần Housing: Đây là phần bên ngoài của đường ống và là phần xử lý chính của thiết bị. Phần này gồm những bộ phận như chân ren, Switch ON/OFF, dây dẫn… Mỗi khi có tác động cơ học từ phần cảm biến thì công tắc sẽ trả về một trạng thái là ON/OFF.

Phân loại công tắc dòng chảy

Thị trường công tắc dòng chảy hiện có khá nhiều loại, tuy nhiên có 2 loại chính đang được sử dụng phổ biến và ưa chuộng nhất hiện nay là công tắc dòng chảy dạng cơ và công tắc điện tử.

Công tắc dòng chảy cơ sẽ gồm 1 lá cản hay lá cảm biến được gắn dưới phần Housing. Khi có dòng nước chảy qua sẽ tạo nên một lực và tác động vào lá cản cảm biến này và làm công tắc bật/tắt tiếp điểm NO/NC.
Công tắc dòng chảy điện tử thì có cấu tạo là một đầu cảm biến và bộ phận xử lý tín hiệu output dạng PNP, nó dùng để điều khiển Đóng/Mở máy bơm. Công tắc điện tử thì hoạt động theo quy trình phát hiện và xử lý tín hiệu hoàn toàn tự động.

Nguyên lý hoạt động của công tắc dòng chảy

Có rất nhiều trang web chia sẻ về nguyên lý công tắc dòng chảy tuy nhiên chúng tôi thấy rằng khá phức tạp và làm nhiều người, nhất là người mới khó hiểu. Do vậy Điện máy Vinariko sẽ chia sẻ theo cách hiểu đơn giản nhất để bạn hiểu rõ về nguyên lý này.

Nguyên lý hoạt động công tắc dòng chảy như sau:

Công tắc dòng chảy được lắp đặt ở trên đường ống cho nước hay chất lỏng chảy qua. Khi chất lỏng chảy đủ lực thì sẽ tác động lên que cảm biến và làm que cảm biến di chuyển, que cảm biến này khi đó sẽ tác động vào bộ phận Công tắc và sau đó trả về tín hiệu ON(YES). còn nếu không có chất lỏng chảy qua đường ống thì thiết bị sẽ báo trạng thái OFF(NO) cho bộ điều khiển bật/tắt máy bơm.

Công tắc dòng chảy thường dùng thực tế cho những ứng dụng nào?

Nói về thiết bị này, thì hiện nay công tắc dòng chảy đang được sử dụng nhiều nhất chính là công tắc dòng chảy cho máy bơm nước, máy bơm tăng áp và hệ thống PCCC. Hầu hết trong các ứng dụng dân dụng và công nghiệp thì thiết bị này là cực kỳ quan trọng.

Công tắc dòng chảy cho máy bơm nước

Việc sử dụng công tắc cảm biến dòng chảy cho máy bơm thường hay máy bơm tăng áp sẽ giúp máy bơm đảm bảo tuổi thọ và độ bền của sản phẩm lên rất nhiều. Nhờ việc tránh tình trạng máy bơm chạy không tải khi không có nước bên trong dẫn đến quá tải nhiệt làm cháy máy bơm. Thiết bị này đều được sử dụng cho các gia đình, chung cư, toà nhà, nhà máy sản xuất… dân dụng và công nghiệp.

Công tắc dòng chảy trong PCCC

Công tắc dòng chảy trong PCCC cũng là thiết bị không thể thiếu, nhất là trong các hệ thống Sprinkler của PCCC trong các tòa nhà chung cư, khu sản xuất nhà máy…. Thường thì tại mỗi tầng sẽ có lắp đặt một công tắc dòng chảy kèm van điện tử. Khi mà nước chảy qua thì công tắc đẩy lá cảm biến và tác động vào tiếp điểm công tắc Đóng/Mở. Từ đó báo tín hiệu rằng đang có dòng chảy ở bên trong đường ống hay không, giúp cho người quản lý vận hành hệ thống PCCC biết được nơi xảy ra sự cố và có biện pháp xử lý kịp thời.

Công tắc dòng chảy PCCC — Ứng dụng công tắc dòng chảy PCCC

Cách đấu công tắc dòng chảy

Công tắc dòng chảy là thiết bị có thiết kế rất đơn giản vì thế mà cách lắp đặt công tắc dòng chảy cũng khá nhanh và dễ dàng, bạn có thể hoàn toàn tự làm được.

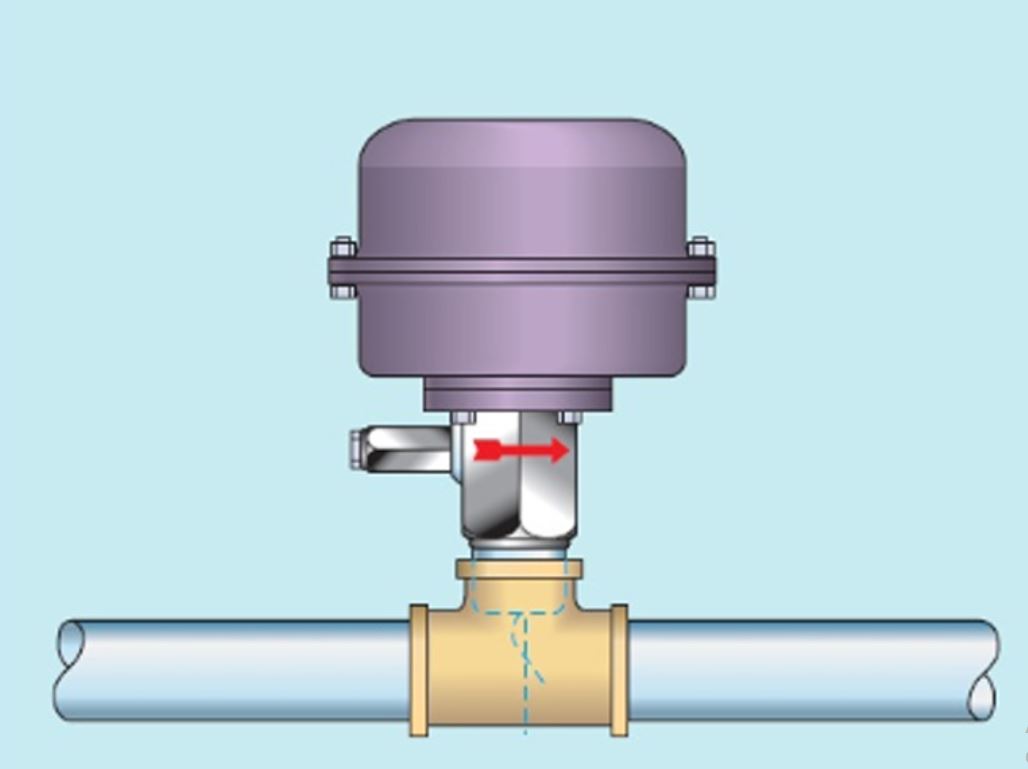

Đầu tiên bạn chỉ cần dùng một co chữ T để nối giữa 2 ống và gắn công tắc dòng chảy vào phần trên. Hai đầu co T thì nối vào 2 đầu đường ống, phần ren nối thì tùy vào ren cảm biến và co chữ T mà bạn chọn khớp nối cho phù hợp.

Cách lắp công tắc dòng chảy cụ thể như sau:

Bước 1: Ngắt hoàn toàn dòng điện và dòng chảy của lưu chất(nước) để thực hiện việc lắp đặt thuận tiện và an toàn hơn.
Bước 2: Bạn hãy sử dụng 2 đường ống khác nhau, hoặc nếu chỉ có một đường ống thì cắt ra 2 phần để gắn công tắc vào.
Bước 3: Bạn có thể sử dụng một co T để kết nối, hai đầu thẳng hàng thì nối với hai đường ống, một đầu còn lại dùng để gắn công tắc cảm biến vào.
Bước 4: Sau khi lắp đặt công tắc xong, bạn hãy kiểm tra lại một lượt xem liệu có thiếu phụ kiện nào không, và các mối nối của công tắc với đường ống đã vặn siết chặt chẽ hay chưa, nếu không vấn đề gì thì bạn kích hoạt thử motor và bộ hẹn giờ để kiểm tra nhé.
Bước 5: Nếu nó đã hoạt động ổn định và nhanh nhạy, có độ chính xác cao thì bạn đã lắp đặt thành công và có thể đưa vào sử dụng được nhé.

Công tắc dòng chảy nên dùng loại nào, thương hiệu nào?

Như đã chia sẻ ở trên, hiện nay thị trường công tắc cảm biến dòng chảy rất đa dạng về mẫu mã, chủng loại và thương hiệu. Tuy nhiên với kinh nghiệm hơn 10 năm trong lĩnh vực này thì Điện máy Vinariko sẽ chia sẻ cho bạn một số loại công tắc dòng chảy chính hãng – giá rẻ và uy tín, được hầu hết người dùng lựa chọn và đánh giá cao.

Công tắc dòng chảy Autosigma – Hàn Quốc

Nhắc đến thương hiệu Autosigma thì hẳn bạn cũng không quá xa lạ với thương hiệu đến từ Hàn Quốc này. Các sản phẩm mà công ty này sản xuất ra đều đạt chất lượng cao và có hiệu quả rất cao, được người tiêu dùng tin dùng và an tâm.

Công tắc dòng chảy HFS-20 Autosigma

Ưu điểm của công tắc dòng chảy Autosigma chính là giá rẻ, chất lượng, sử dụng được nhiều môi trường và ứng dụng. Đây là một trong những sản phẩm bán chạy nhất tại Việt Nam hiện nay.

Dòng công tắc dòng chảy Autosigma rất phù hợp cho các hệ thống máy bơm và hệ thống PCCC.

Công tắc dòng chảy Potter

Potter là một thương hiệu hàng đầu đến từ Mỹ, nổi bật với các dòng sản phẩm về PCCC, hầu hết sản phẩm do Potter sản xuất đều cho ra độ chính xác cao và bền bỉ theo thời gian. Do đó công tắc dòng chảy Potter cũng rất được ưa chuộng tại Việt Nam và trên thế giới. Đặc biệt dòng công tắc này là lựa chọn hàng đầu nếu bạn dùng trong các hệ thống PCCC.

công tắc dòng chảy potter dn50

Công tắc dòng chảy System Sensor

Là sản phẩm được sản xuất bởi System Sensor – Chuyên gia hàng đầu trong lĩnh vực phòng cháy chữa cháy, được thành lập vào năm 1984 và hiện nay là đơn vị thành viên của tập đoàn Honeywell của Mỹ. Công tắc dòng chảy System Sensor ngày nay là đơn vị hàng đầu chuyên sản xuất các thiết bị báo cháy và phát hiện cháy lớn nhất thế giới. Do đó đây cũng là thiết bị được ứng dụng nhiều trong hệ thống máy bơm và PCCC.

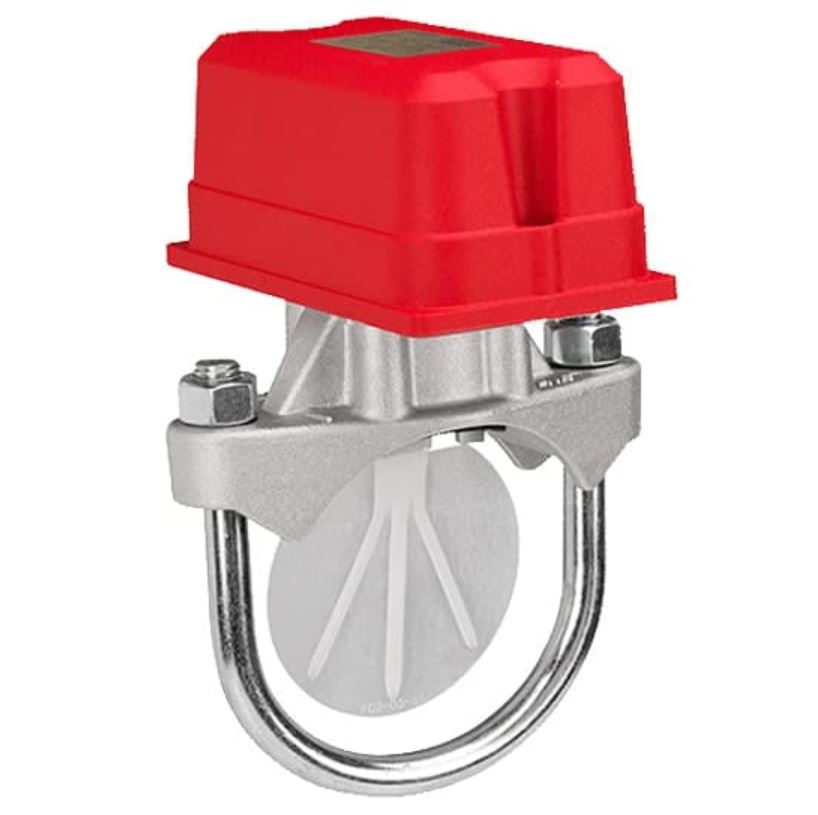

Công tắc dòng chảy sensor WFD40

Thiết bị này có điểm nổi trội chính là tích hợp tính năng hãm cơ học nhằm giúp giảm nguy cơ báo động sai do tăng áp suất hay không khí xuất hiện trong hệ thống phun nước. Thiết kế của thiết bị này cũng giúp chống lại sự ảnh hưởng của bụi và các chất bẩn khác từ bên ngoài.

Lưu ý khi sử dụng công tắc dòng chảy

Để công tắc dòng chảy, rơ le dòng chảy hoạt động được chính xác và có tuổi thọ cao thì bạn nên lưu ý một số điều dưới đây, nhất là việc vệ sinh bảo dưỡng cần phải làm đúng cách và định kỳ.

Trước khi bảo dưỡng công tắc dòng chảy:

Bạn cần phải ngắt nguồn điện cho an toàn.
Trước khi làm sạch thì nên đóng van và bơm.
Nếu phát hiện ống bị mòn hay dư lượng chất rắn đọng trên van dòng chảy thì dòng chảy chuyển đổi có thể phá vỡ và có thể bơm sẽ không thể hoạt động trong trường hợp này.

Trong quá trình bảo dưỡng công tắc dòng chảy:

Bạn hãy dùng tô vít để mở 2 ốc ren và vệ sinh bên trong khoang của công tắc và đầu dò điện cực. Để đảm bảo rằng bộ phận quay không bị vướng khi có nước chảy qua.
Nhớ lắp lại như trạng thái ban đầu vận hành nhé.

Một số lưu ý khác như:

Không tháo nắp của công tắc dòng chảy ra khi đang bật điện.
Bạn không nên rắc nước qua microswitch.
Không kết nối dây điện sau khi tắt nguồn.
Nếu nền đất thì sẽ không thích hợp.
Không đập mạnh công tắc vì có thể gây hư hỏng hoặc sai lệch.
